| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Hopda |
| ได้รับการรับรอง | ISO,CE |

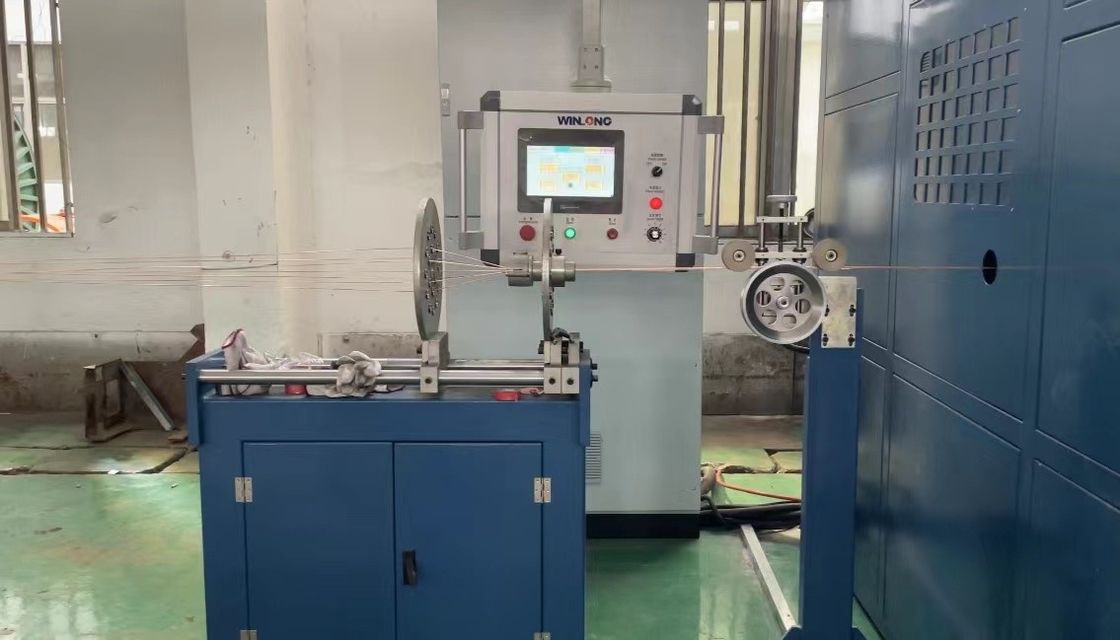

0.08-1.04 มิลลิเมตร เครื่องตัดสายทองแดงไฟฟ้า
รายละเอียดเทคนิค
| รุ่น | YL-1600 |
| กว้างของผลิตภัณฑ์ที่ติดเชื้อ (มม.) | แม็กซ์30 |
| พื้นที่ส่วนลวดลาย mm2 | 16-95 |
| กว้างของสายนําเข้า (มม.) | 1.2-3.6 |
| กว้างของสายแกนเข้า (มม.) | 10.0-10.0 |
| ความเร็วสาย (m/min) | แม็กซ์150 |
| ความละเอียดของเส้น (mm) | 60-400 |
| ความเร็วหมุน (rpm) | แม็กซ์500 |
การใช้งาน:
เหมาะสําหรับการบิดสายท่อทองแดง, สายท่อสกัดอลูมิเนียม, ฯลฯ และสําหรับการบิดสายหลักเคเบิล
ลักษณะ:
คําอธิบายสินค้า:
เครื่อง "0.08-1.04mm Electrical Copper Wire Bunching Machine" เป็นอุปกรณ์พิเศษที่ใช้ในอุตสาหกรรมการผลิตสายมันถูกออกแบบมาเพื่อรวมหรือรวมสายทองแดงไฟฟ้าหลายสายด้วยกันเพื่อสร้างสายเครื่องนี้เหมาะสําหรับสายที่มีกว้าง 0.08mm ถึง 1.04mm
อุปกรณ์ "Double Twist" ในเครื่องนี้หมายความว่ามันสามารถบิดสายไฟในสองทิศทางพร้อมกันเพิ่มความแข็งแรงและความยืดหยุ่นของสาย.
เมื่อใช้เครื่องตัดสายทองแดงไฟฟ้า, สายทองแดงภายในช่วงความกว้างที่กําหนดถูกนําเข้าไปในเครื่อง,และเครื่องจักรจะรวบรวมพวกมันด้วยกัน โดยไม่ต้องบิด เพื่อสร้างกลุ่มกระบวนการผสมผสานนี้มักถูกใช้เมื่อสายไฟฟ้าต้องการสายไฟหลายสายที่จะถูกจัดกลุ่มกันโดยไม่ต้องบิด เช่นในสายไฟฟ้าหรือสายควบคุมที่มีสายนําคู่เคียง
ส่วนประกอบหมุนของเครื่องเก็บสายในวิธีการที่ควบคุม, รับประกันการสอดคล้องที่เหมาะสมและความดัน.สร้างโครงสร้างที่แข็งแกร่งและทนทานมากขึ้น.
เครื่องตัดสายทองแดงไฟฟ้าที่มีฟังก์ชัน Double Twist ได้ถูกออกแบบโดยเฉพาะสําหรับสายทองแดงไฟฟ้าทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการนําไฟฟ้าสูง, เช่นในอุตสาหกรรมไฟฟ้าและอิเล็กทรอนิกส์อาจแตกต่างกันขึ้นอยู่กับผู้ผลิตและรุ่นเฉพาะ.
มันสําคัญที่จะสังเกตว่าระยะความกว้างของสายที่กล่าวมาของ 0.08 มิลลิเมตรถึง 1.04 มิลลิเมตรถูกให้เป็นตัวอย่างเครื่องจักรที่แตกต่างกันอาจมีช่วงความกว้างที่แตกต่างกันและคุณสมบัติเพิ่มเติมเพื่อรองรับขนาดสายและความต้องการการผลิตเฉพาะ.
คุณลักษณะการทํางาน:
เครื่องบิดตัวเดียวที่มีโครงสร้าง cantilever และใช้โปรแกรม PLC + การควบคุมความเร็วการแปลงความถี่ + การควบคุมแบบลม เพื่อให้แน่ใจว่าความเข้มข้นของสายเคเบิลเป็นเรียบร้อยเพื่อรับรองความมั่นคงของโครงสร้างทางกณิตศาสตร์หลังการบิด, โครงสร้างการสับเปลี่ยนเดียวถูกนํามาใช้, และล้อนําการควบคุมขนาดใหญ่กระจกถูกออกแบบเพื่อลดการบิดและการสูญเสียน้อย; การเคลื่อนไหวของสับเปลี่ยน cantilever และสลีนสายและการเคลื่อนไหวข้ามของสลีนสาย, ผ่านการควบคุมคู่ของการเชื่อมโยงทางกลและอุปกรณ์ไฟฟ้า, รับรองว่าหน่วยมีการปรับปรุงที่ดีจากสี่ภาวะของการเริ่มต้น, การทํางานปกติ, หยุดช้า,และหยุดฉุกเฉินคุณลักษณะที่มั่นคง การทํางานที่มั่นคงของทวิสพีช การทํางานง่าย ๆ เพื่อให้ผลิตภัณฑ์ทํางานได้ดีเยี่ยม
φ1000mm เครื่องบิดแบบเดี่ยวแบบ cantilever:
I. การใช้งานของอุปกรณ์: มันเหมาะสําหรับการติดสายทองแดงที่มีสายมากกว่าเจ็ดสาย เช่น สายอิเล็กทรอนิกส์ สายพลังงาน สายทองแดงเปล่า สายเครือข่าย เป็นต้น
II. ฐานครีล (ชาร์จแยก)
1) แบบตั้ง (มีความยืดหยุ่นปรับได้)
a: มันวางอยู่ข้างหนึ่งของอุปกรณ์ มันอาจมีหัว 12 หรือ 24 หัว ตู้ชําระเงินมีกว้างภายนอกสูงสุด 8′′
2) ประเภทแนวราบ (มีความยืดหยุ่นปรับได้)
b: มันถูกวางไว้ข้างหนึ่งของอุปกรณ์ด้วย มันอาจมีหัว 6 หรือ 12 หัว
II. โครงสร้างของสายเข้า
1) หลังจากที่ได้รับการชําระเงินจากสแตนด์ creel, สายไฟทั้งหมดจะเริ่มต้นเข้ากระจายแผ่นผ่านกลุ่มของ pulleys อินเลอร์และจากนั้นเป็น die สําหรับการติด
IV. ผลงานและปารามิเตอร์ของอุปกรณ์:
รูปแบบด้านขวา: ผู้ใช้มองหน้า และสายไฟเข้าทางด้านขวา (.)
