เครื่องเชื่อมสายเคเบิลสลับเดียว
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Hopda |
| ได้รับการรับรอง | ISO,CE |

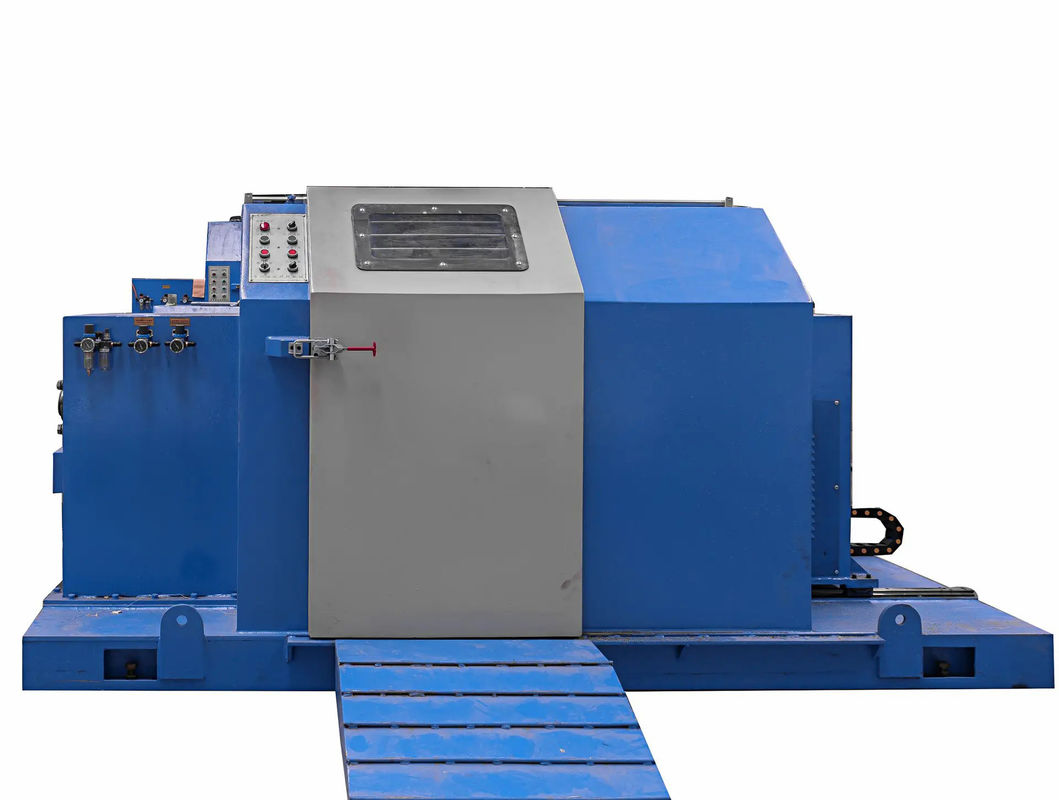

เครื่องปั่นสายไฟฟ้าสายแกนเดียว 500 มม
รายละเอียดเทคนิค
| รุ่น | YL-Φ1000 |
| โบลินการชําระเงิน (มม) | Φ500Φ-Φ630 |
| โลบินรับ (มม.) | Φ1000 |
| กว้างของสายแกน (มม.) | Φ1.0 - Φ5.0 |
| ขนาดสูงสุดของผลิตภัณฑ์เสร็จ (มม) | Φ22 |
| ความยาวของการบิด (มม.) | 30-350 |
| ความเร็วหมุนสูงสุด (rpm) | 540 |
| ความสั้นของเส้นตรงข้าม (มม) | 3-25 |
| ความตึงเครียด | สายดันปนูเมติก ปรับง่าย |
| ประเภทของการรับและการข้าม | การสกัดตามการหมุนของลวด, ผ่านตามการเคลื่อนไหวของลวด |
| ทิศทางการบิด | ️S ️ หรือ ️Z ️ |
| อุปกรณ์บรรจุ | การบรรจุหรือบรรจุโดยตรง |
| ประเภทการจ่าย | ใช้เครื่องขับเคลื่อน |
Applicatio การใช้งานn
ใช้ได้สําหรับสายสัญญาณ (cat5e/cat6/cat6a/cat7) และสายสายหลักหลายสาย
และการบิดเบือนและการห่อในขณะเดียวกัน
ลักษณะ:
l กล่องโค้งเคลื่อนไหวตู้ซ้ายและขวาตามเส้นทางเลื่อน, ด้วยการปรับ pitch ที่มั่นคงและการปรับ stepless, และสายสาย stranged ได้จัดเรียงอย่างเรียบร้อย, กับความตึงพอสมดุล.
l เมื่อเทียบกับเครื่องยนต์ยางเดียวแบบดั้งเดิม มันมีข้อดีในการหลีกเลี่ยงการแตกของสกรูสแตนในความเร็วสูง
l การบรรจุและถอดกระเป๋าง่าย ด้วยการใช้แรงงานน้อย
l คอมพิวเตอร์ควบคุม pitch วงล้อการดึงที่ไม่เครียด, การเคลื่อนไหวสายไฟเคเบิลการผ่านเส้นทาง, เพิ่มกว้างวงล้อการดึงเพื่อลดเส้นโค้งของสายไฟเคเบิล
l หน่วยหลักที่ติดขวางมีโครงสร้างแขน cantilever, ร่างหมุนที่มีความอ่อนแอหมุนต่ํา, rpm สูงและความเร็วคงที่
คําอธิบายสินค้า:
เครื่องตัดเคเบิลแกนไฟฟ้าแบบบิดเดียวที่มีระดับความละเอียด 500 มิลลิเมตร เป็นเครื่องจักรชนิดเฉพาะที่ใช้ในการผลิตเคเบิลแกนบิดนี่คือลักษณะสําคัญของเครื่องจักรดังกล่าว:
ประเภทสายไฟฟ้า: เครื่องถูกออกแบบมาโดยเฉพาะสําหรับสายไฟฟ้าสายเคเบิลเหล่านี้โดยทั่วไปประกอบด้วยหลากหลายสายนําหรือแกนที่แยกกันที่บิดกันเพื่อสร้างการประกอบสายเคเบิล.
การตั้งค่าการผสมผสาน Twist เดียว: เครื่องใช้การตั้งค่าการผสมผสาน Twist เดียวโดยมีสายนําหรือแกนบิดกันในรูปทรงทรงสลิป เพื่อสร้างโครงสร้างเคเบิลที่ต้องการการตั้งค่านี้ถูกใช้โดยทั่วไปสําหรับการผลิตสายไฟหลัก
ความกว้างสูงสุด: รายละเอียด 500 มิลลิเมตรแสดงกว้างภายนอกสูงสุดของเคเบิลที่สามารถแปรรูปโดยเครื่องรายละเอียดนี้กําหนดขนาดของเคเบิลที่สามารถผลิตโดยใช้เครื่องนี้.
กระบวนการผสมผสาน: เครื่องมีส่วนประกอบหมุนที่บิดสายไฟหรือแกนด้วยกันเพื่อสร้างโครงสร้างสายไฟที่ผสมผสานกันอย่างแน่นกระบวนการผสมประกอบให้แน่ใจว่าตัวนําแต่ละตัวหรือแกนถูกถือไว้อย่างมั่นคงด้วยกันเพื่อสร้างการประกอบเคเบิลที่มั่นคง.
การควบคุมความตึงเครียด: เครื่องมีกลไกควบคุมความตึงเครียดเพื่อให้แน่ใจว่าสายนําหรือแกนถูกเผชิญกับความตึงเครียดอย่างต่อเนื่องระหว่างกระบวนการผสมนี้ช่วยในการรักษาคุณภาพและความสมบูรณ์ของสายไฟแกนบิดที่ผลิต.
พานีลควบคุม: เครื่องโดยทั่วไปมีพานีลควบคุมที่ทําให้ผู้ประกอบการสามารถติดตามและปรับปริมาตรต่างๆ เช่น ความเร็ว, ความเครียด และทิศทางการบิดแผ่นควบคุมให้บริการกับอินเตอร์เฟซสําหรับการตั้งค่าและการปรับปรุงปารามิเตอร์การทํางานของเครื่อง.
อุปกรณ์รักษาความปลอดภัย: เครื่องอาจมีอุปกรณ์รักษาความปลอดภัย เช่น ปุ่มหยุดฉุกเฉิน, กล่องป้องกัน, และเซ็นเซอร์เพื่อให้แน่ใจว่าการทํางานปลอดภัยและป้องกันอุบัติเหตุ
ผลงาน
เครื่องนี้ประกอบด้วยขั้นตอน PLC การควบคุมการควบคุมความเร็ว inverter การควบคุมปนูเมติก การเคลื่อนไหวการสับเปลี่ยนสายเคเบิล cantileverการเคลื่อนไหวการรับตัวของ bobbin capstan และการเคลื่อนไหวทางด้านหลังแบบสลับกันถูกควบคุมแบบคู่โดยการเชื่อมโยงกลไกและการเชื่อมโยงแบบลมดังนั้น การทํางานในเวลาที่ดีของหน่วยตั้งแต่เริ่มต้น
การทํางานปกติ การหยุดช้าและสถานะหยุดฉุกเฉิน นอกจากนี้ การสั่นที่มั่นคงยังได้รับการรับรองด้วยความผิดพลาดเล็ก ๆ ในเวลาเดียวกันซีรี่ย์สายเคเบิลดังกล่าวเป็นเอกลักษณ์ในการออกแบบของสายการผลิต.เทคโนโลยีที่ก้าวหน้า และเป็นผลิตภัณฑ์ที่นิยมสําหรับการผลิตชุดของสายเคเบิลและการบรรจุ
