| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Hopda |
| ได้รับการรับรอง | ISO,CE |

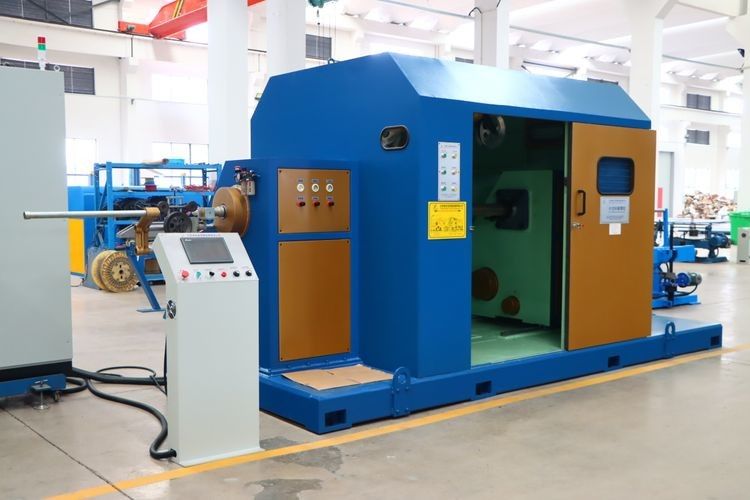

630 เครื่องบังคับแบบบิดเดียวสําหรับสายแกน
รายละเอียดเทคนิค
| รุ่น | YL-Φ1000 |
| โบลินการชําระเงิน (มม) | Φ500Φ-Φ630 |
| โลบินรับ (มม.) | Φ1000 |
| กว้างของสายแกน (มม.) | Φ1.0 - Φ5.0 |
| ขนาดสูงสุดของผลิตภัณฑ์เสร็จ (มม) | Φ22 |
| ความยาวของการบิด (มม.) | 30-350 |
| ความเร็วหมุนสูงสุด (rpm) | 540 |
| ความสั้นของเส้นตรงข้าม (มม) | 3-25 |
| ความตึงเครียด | สายดันปนูเมติก ปรับง่าย |
| ประเภทของการรับและการข้าม | การสกัดตามการหมุนของลวด, ผ่านตามการเคลื่อนไหวของลวด |
| ทิศทางการบิด | ️S ️ หรือ ️Z ️ |
| อุปกรณ์บรรจุ | การบรรจุหรือบรรจุโดยตรง |
| ประเภทการจ่าย | ใช้เครื่องขับเคลื่อน |
Applicatio การใช้งานn
ใช้ได้สําหรับสายสัญญาณ (cat5e/cat6/cat6a/cat7) และสายสายหลักหลายสาย
และการบิดเบือนและการห่อในขณะเดียวกัน
ลักษณะ:
l กล่องโค้งเคลื่อนไหวตู้ซ้ายและขวาตามเส้นทางเลื่อน, ด้วยการปรับ pitch ที่มั่นคงและการปรับ stepless, และสายสาย stranged ได้จัดเรียงอย่างเรียบร้อย, กับความตึงพอสมดุล.
l เมื่อเทียบกับเครื่องยนต์ยางเดียวแบบดั้งเดิม มันมีข้อดีในการหลีกเลี่ยงการแตกของสกรูสแตนในความเร็วสูง
l การบรรจุและถอดกระเป๋าง่าย ด้วยการใช้แรงงานน้อย
l คอมพิวเตอร์ควบคุม pitch วงล้อการดึงที่ไม่เครียด, การเคลื่อนไหวสายไฟเคเบิลการผ่านเส้นทาง, เพิ่มกว้างวงล้อการดึงเพื่อลดเส้นโค้งของสายไฟเคเบิล
l หน่วยหลักที่ติดขวางมีโครงสร้างแขน cantilever, ร่างหมุนที่มีความอ่อนแอหมุนต่ํา, rpm สูงและความเร็วคงที่
คําอธิบายสินค้า:
เครื่องบังคิ้งคันติเลเวอร์ 630 สําหรับสายแกน คือ เครื่องชนิดเฉพาะหนึ่งที่ใช้ในการผลิตสายบังคิ้งคันติเลเวอร์ โดยเฉพาะสําหรับสายแกนนี่คือลักษณะสําคัญของเครื่องจักรดังกล่าว:
ขนาดสาย: เครื่องถูกออกแบบมาเพื่อจัดการสายแกนของช่วงขนาดที่กําหนดรายละเอียด "630" ระบุวงกว้างภายนอกสูงสุดหรือพื้นที่ตัดข้ามของสายแกนที่สามารถแปรรูปโดยเครื่องรายละเอียดนี้กําหนดขนาดของสายหลักที่สามารถใช้ในเครื่อง
การออกแบบ cantilever: เครื่องมีการออกแบบ cantilever ซึ่งรวมถึงแขนหรือขั้วขยายที่สนับสนุนองค์ประกอบหมุนการออกแบบนี้ให้ความมั่นคงและความยืดหยุ่นระหว่างกระบวนการบิด, ทําให้สามารถเข้าถึงพื้นที่บิดได้ง่าย และการบรรทุกและปลดของสายหลักที่สะดวก
การตั้งค่าการสับสับแบบเดียว: เครื่องใช้การตั้งค่าการสับสับแบบเดียว โดยการสับสับสายหลักด้วยกันในรูปแบบแบบสับสับเพื่อสร้างสายผูกการตั้งค่านี้ทําให้สายหลักถูกถือไว้อย่างมั่นคงด้วยกันเพื่อสร้างสายพานที่มั่นคงและน่าเชื่อถือ.
กระบวนการผสมผสาน: เครื่องมีส่วนประกอบหมุนที่บิดสายหลักด้วยกันเพื่อสร้างโครงสร้างสายที่ผสมผสานกันอย่างแน่นกระบวนการ bunching รับประกันว่าสายหลักถูกจัดวางและถือด้วยกันเพื่อสร้างกระบวนการสาย bundle.
การควบคุมความตึงเครียด: เครื่องมีกลไกควบคุมความตึงเครียดเพื่อรักษาความตึงเครียดที่คงที่บนสายหลักระหว่างกระบวนการผสมนี้ช่วยให้แน่ใจว่าคุณภาพและความสมบูรณ์แบบของสายบิด bundle ที่ถูกผลิต.
พานีลควบคุม: เครื่องโดยทั่วไปมีพานีลควบคุมที่ทําให้ผู้ประกอบการสามารถติดตามและปรับปริมาตรต่างๆ เช่น ความเร็ว, ความเครียด และทิศทางการบิดแผ่นควบคุมให้บริการกับอินเตอร์เฟซสําหรับการตั้งค่าและการปรับปรุงปารามิเตอร์การทํางานของเครื่อง.
อุปกรณ์รักษาความปลอดภัย: เครื่องอาจมีอุปกรณ์รักษาความปลอดภัย เช่น ปุ่มหยุดฉุกเฉิน, กล่องป้องกัน, และเซ็นเซอร์เพื่อให้แน่ใจว่าการทํางานปลอดภัยและป้องกันอุบัติเหตุ
ผลงาน
เครื่องนี้ประกอบด้วยขั้นตอน PLC การควบคุมการควบคุมความเร็ว inverter การควบคุมปนูเมติก การเคลื่อนไหวการสับเปลี่ยนสายเคเบิล cantileverการเคลื่อนไหวการรับตัวของ bobbin capstan และการเคลื่อนไหวทางด้านหลังแบบสลับกันถูกควบคุมแบบคู่โดยการเชื่อมโยงกลไกและการเชื่อมโยงแบบลมดังนั้น การทํางานในเวลาที่ดีของหน่วยตั้งแต่เริ่มต้น
การทํางานปกติ การหยุดช้าและสถานะหยุดฉุกเฉิน นอกจากนี้ การสั่นที่มั่นคงยังได้รับการรับรองด้วยความผิดพลาดเล็ก ๆ ในเวลาเดียวกันซีรี่ย์สายเคเบิลดังกล่าวเป็นเอกลักษณ์ในการออกแบบของสายการผลิต.เทคโนโลยีที่ก้าวหน้า และเป็นผลิตภัณฑ์ที่นิยมสําหรับการผลิตชุดของสายเคเบิลและการบรรจุ
3ปริมาตรเทคนิค
